Wi-Fiルーターの（二重）ルーターモードとアクセスポイントモードの速度の違い

バッファローのWi-Fi 6 対応ルーター WSR-3200AX4Sでアクセスポイントモードが安定する設定が出来たため、ルーターモードとアクセスポイントモードのパフォーマンスの違いを計測してみました。

以前にも二重ルーターで速度が落ちるのか検証しましたが、その時は子機がアクセスするのは別のWi-Fiルーター（TP-LINK Archer AX-20）でした。

@nifty光（フレッツ光）のIPoE接続をしている環境でWi-Fiルーターをいわゆる「二重ルーター」状態にしました。バッファローのWi-Fi 6ルーターWSR-3200AX4Sがアクセスポイントモードでは使い物にならずルーターモードにしてみたら安定したことから、検証してみました。

今回は子機は直接WSR-3200AX4Sにアクセスし、WSR-3200AX4Sをルーターモードとアクセスポイントモードに切り替えて計測します。ルーターモードはいわゆる「二重ルーター」状態です。

構成
HGW直結時の速度
Wi-Fiルーター（バッファロー WSR-3200AX4S）経由の速度
1. ルーターモード
  1. 有線LAN接続時
  2. 無線LAN接続時
2. アクセスポイント（ブリッジ）モード
  1. 有線LAN接続時
  2. 無線LAN接続時
計測結果
まとめ

構成

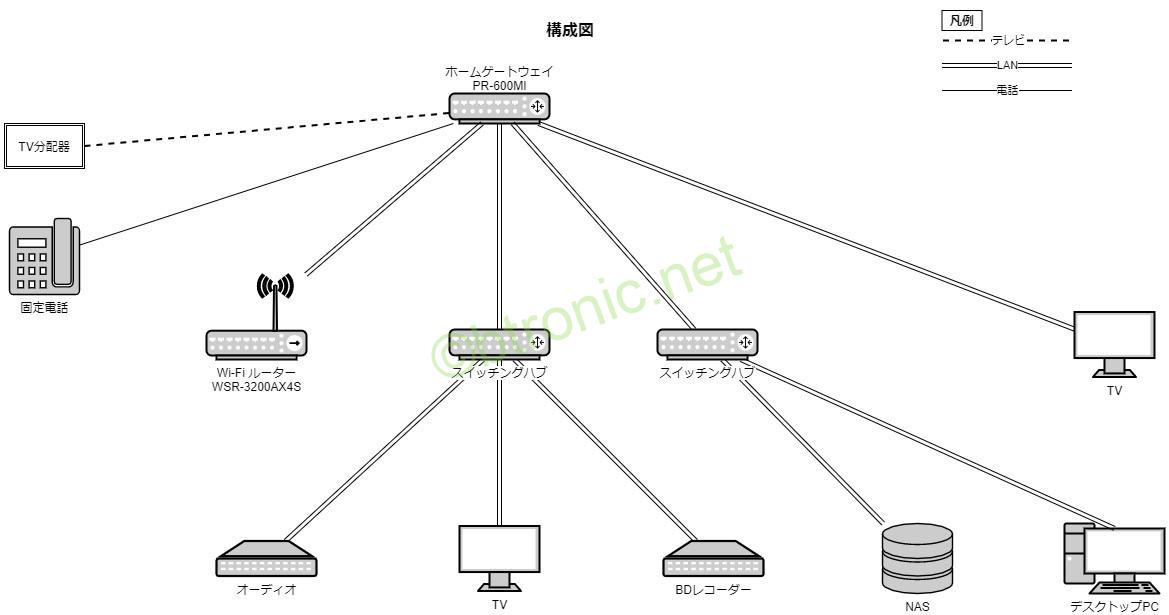

フレッツ光（1Gbps）の光回線 ⇔ ホームゲートウェイ（HGW） ⇔ 宅内LAN の構成です。

Wi-Fiルーターはしばらくは2Fクローゼットに設置してルーターモードで使用していましたが、先日LANケーブルを追加で配線したダイニングに設置したことから、アクセスポイントモードに戻しました。

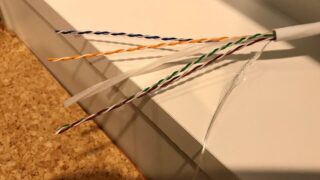

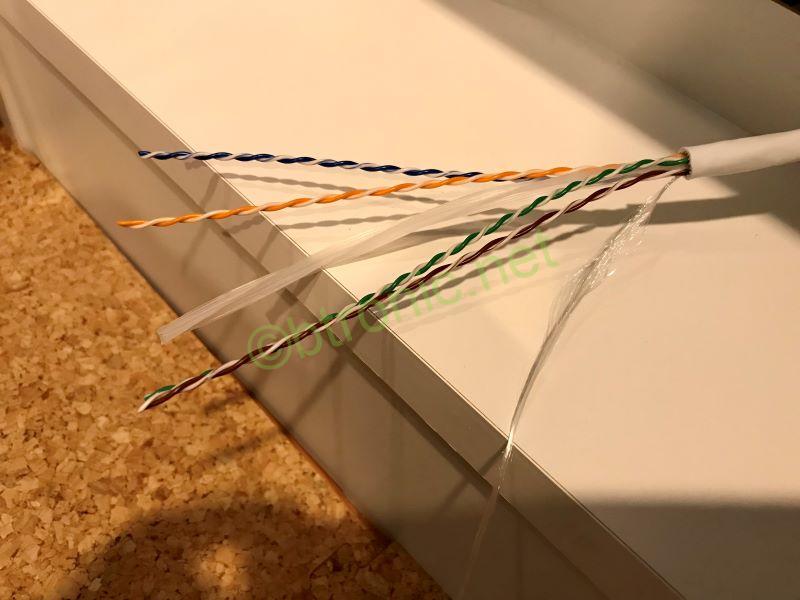

CD管にLANケーブル（Cat6A）を追加配線 – その3 開通編

Wi-Fiアクセスポイント設置用に新たに自宅内にLANケーブルを敷設します。開通編として、LANケーブルの通線と仕上げです。

ルーターをダイニングに置くとDLNA機器を配下に配置出来ない、DLNAも使いたいがサービスがルーター超え出来ない、ということで同じネットワークセグメントとするためにアクセスポイントモードに戻したのでした。ルーターと同様にアクセスポイントモードも安定する設定も分かりました。

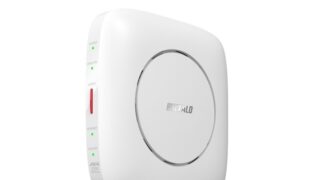

バッファロー Wi-Fi 6対応ルーター「WSR-3200AX4S」の切れない・つながるお勧め設定

バッファローのWi-Fi 6対応のWSR-3200AX4Sがわりと安定して使える設定です。

以下では、HGW直結、Wi-Fiルーターをルーターモードとアクセスポイントモードでそれぞれ計測しています。インターネットの回線の速度とともに、自宅内のデスクトップPC（有線1GbE）をiperfのサーバーとして宅内回線の速度も計測しました。

HGW直結時の速度

まずは、回線の実力を測っておきます。ノートPCをLANケーブルでHGWのLAN側ポートに直接接続して計測します。

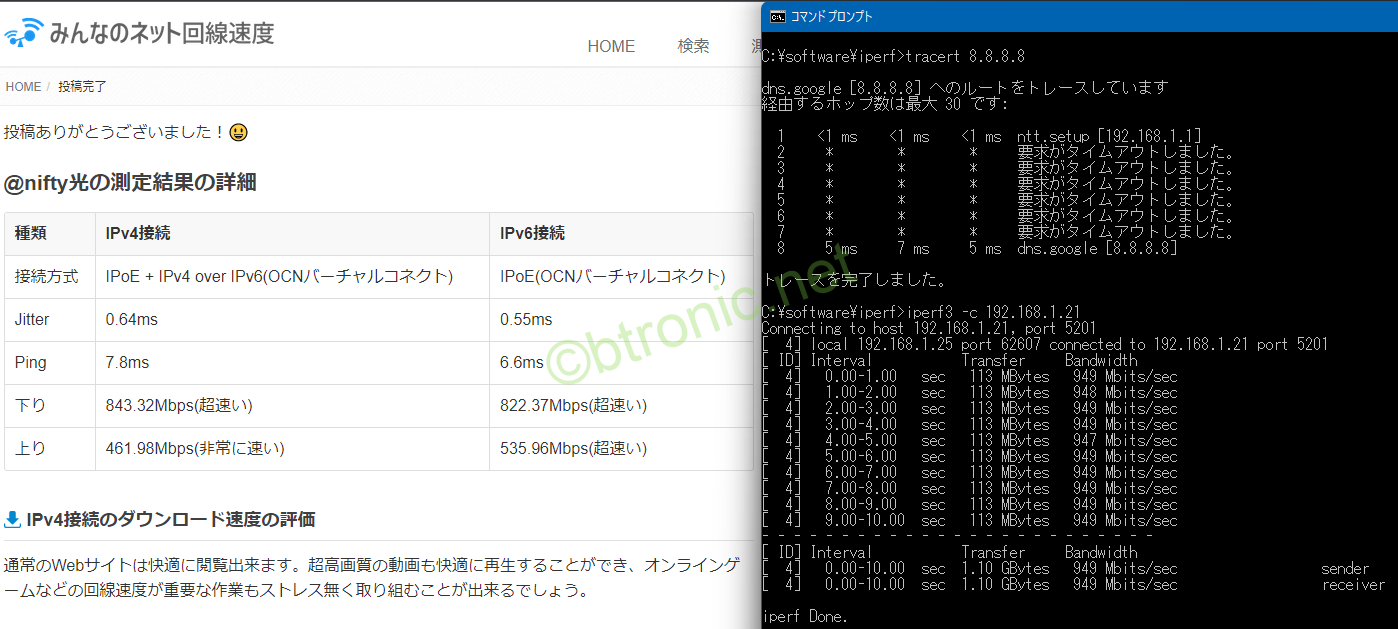

ホームゲートウェイ直結の計測結果 — HGWにLANケーブルで直接接続したときの計測結果

計測項目	計測結果
IPv4 Ping	7.8ms
IPv4 下り	843.32Mbps
IPv4 上り	461.98Mbps
IPv6 Ping	6.6ms
IPv6 下り	822.37Mbps
IPv6 上り	535.96Mbps

HGW直結時の計測結果

下りはIPv4もIPv6の800Mbps超と1Gbpsの回線としては十分な速度です。iperfでは949Mbpsで、ほぼ1GbEの上限の速度が出ています。

Wi-Fiルーター（バッファロー WSR-3200AX4S）経由の速度

HGW配下のWi-Fiルーター（バッファロー WSR-3200AX4S）を経由した速度を計測します。子機側はThinkPad E490で、無線LANはWi-Fi 5（IEEE 802.11ac）です。ルーターとPC間は遮蔽物はなく、距離1.2mで計測しました。

ルーターモード

ルーターモードはいわゆる「二重ルーター」の状態です。ホームゲートウェイがルーター機能を持っており、ひかり電話やフレッツ・テレビを使用しているため撤去はできません。よって、Wi-Fiルーターをルーターモードで使用するといわゆる「二重ルーター」の状態になります。

なお、Wi-FiルーターのNAT（アドレス変換機能）はオンのままです。よって、上位ルーターにあたるHGWでの静的ルーティング設定も不要な状態です。

ネット上の記事ではいわゆる「二重ルーター」は速度が落ちるなどと言われていますが、本当でしょうか？

有線LAN接続時

まずはルーターモードで有線接続です。ノートPCをWSR-3200AX4SのLAN側ポートに接続して計測します。

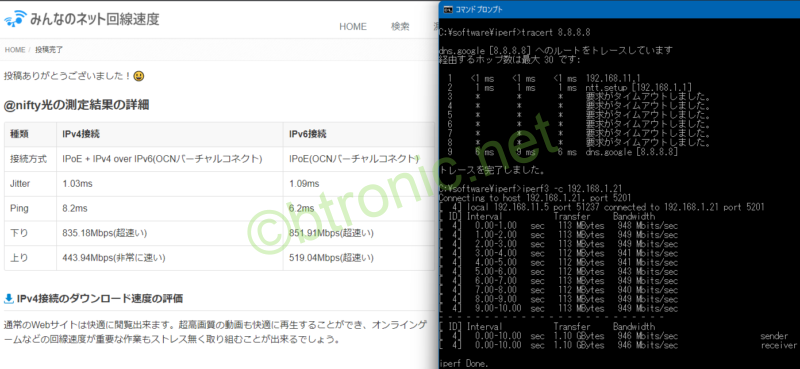

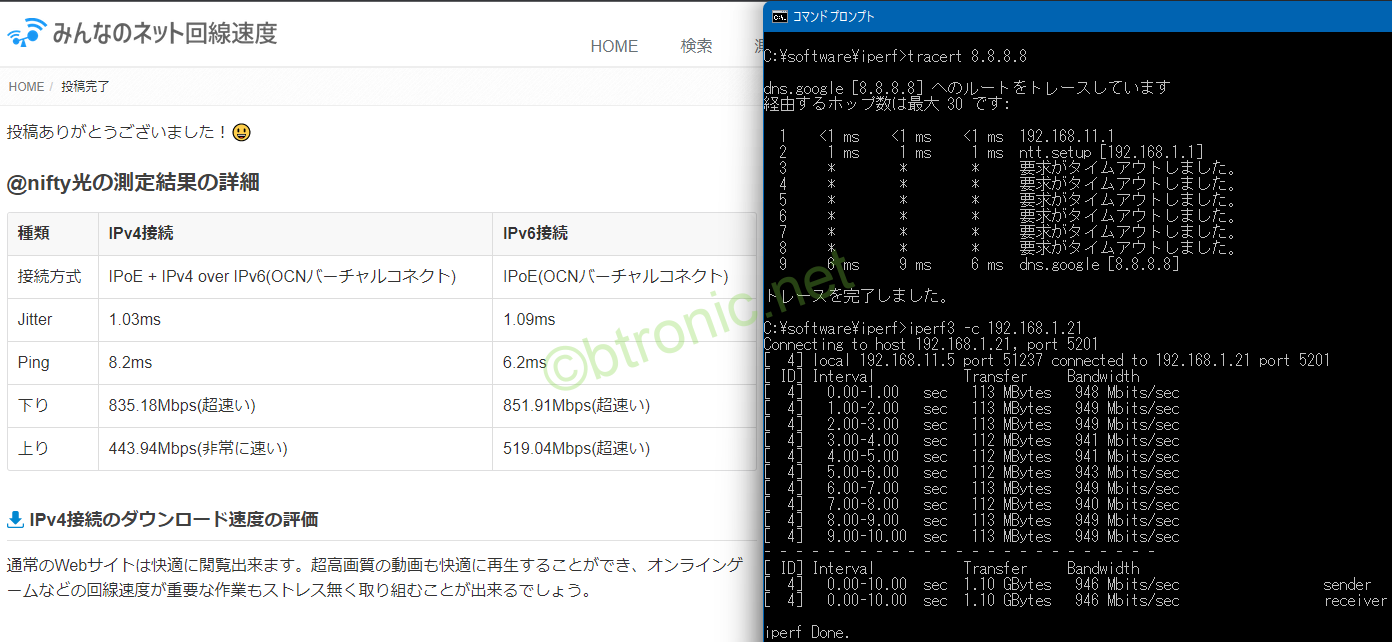

ルーターモード（有線）の計測結果 — ルーターモードの有線LAN接続時の速度計測結果。右のtracertの結果から、ルーターが2台であることが分かります。

計測項目	計測結果
IPv4 Ping	8.2ms
IPv4 下り	835.18Mbps
IPv4 上り	443.94Mbps
IPv6 Ping	6.2ms
IPv6 下り	851.91Mbps
IPv6 上り	519.04Mbps

ルーターモードの有線LAN接続時の速度計測結果

いわゆる「二重ルーター」状態なのですが、HGW直結時と比べてもぜんぜん速度落ちていません。iperfも946MbpsとHGW直結時と変わりません。

無線LAN接続時

次にルーターモードで無線接続です。

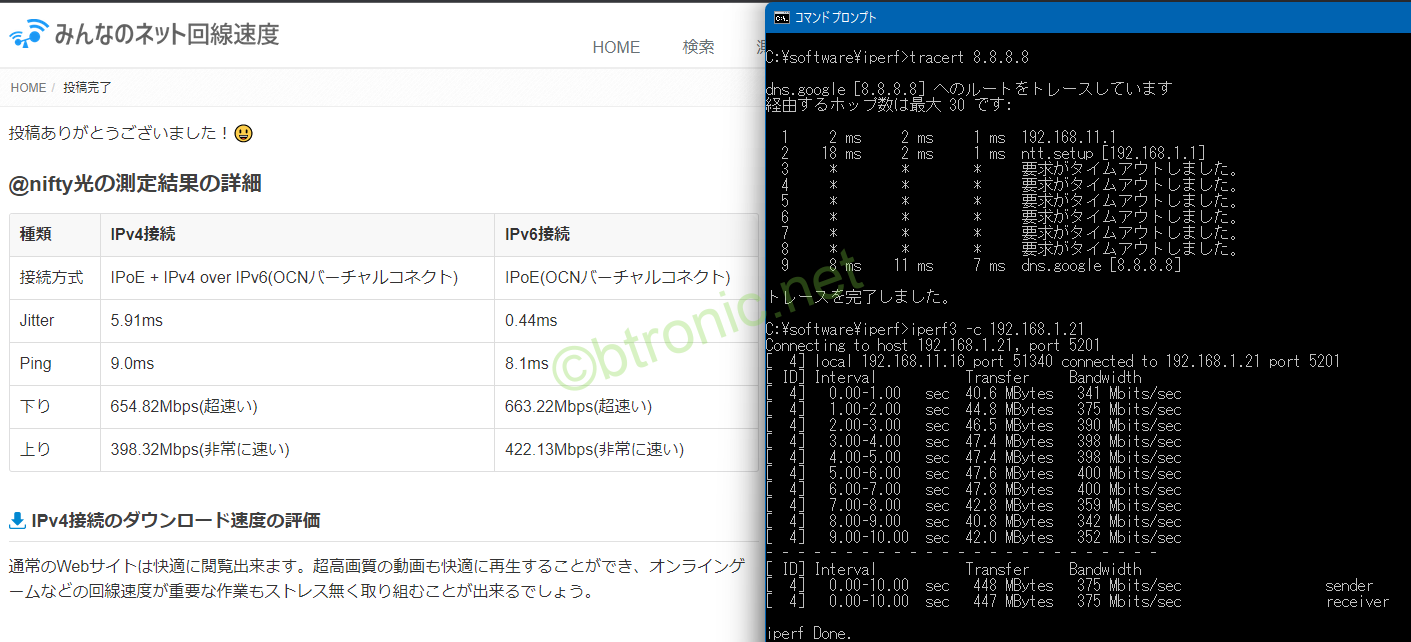

ルーターモード（無線）の計測結果 — ルーターモードの無線LAN接続時の速度計測結果。こちらもtracertの結果からルーターが2台。

計測項目	計測結果
IPv4 Ping	9.0ms
IPv4 下り	654.82Mbps
IPv4 上り	398.32Mbps
IPv6 Ping	8.1ms
IPv6 下り	663.22Mbps
IPv6 上り	422.13Mbps

ルーターモードの無線LAN接続時の速度計測結果

有線に比べるとどうしても速度は低下しますが、それでもWi-Fi 5接続で600Mbps超なのでまずまずでしょうか。

アクセスポイント（ブリッジ）モード

物理的な位置はそのまま、アクセスポイントモードでの計測です。

有線LAN接続時

まずは有線接続。

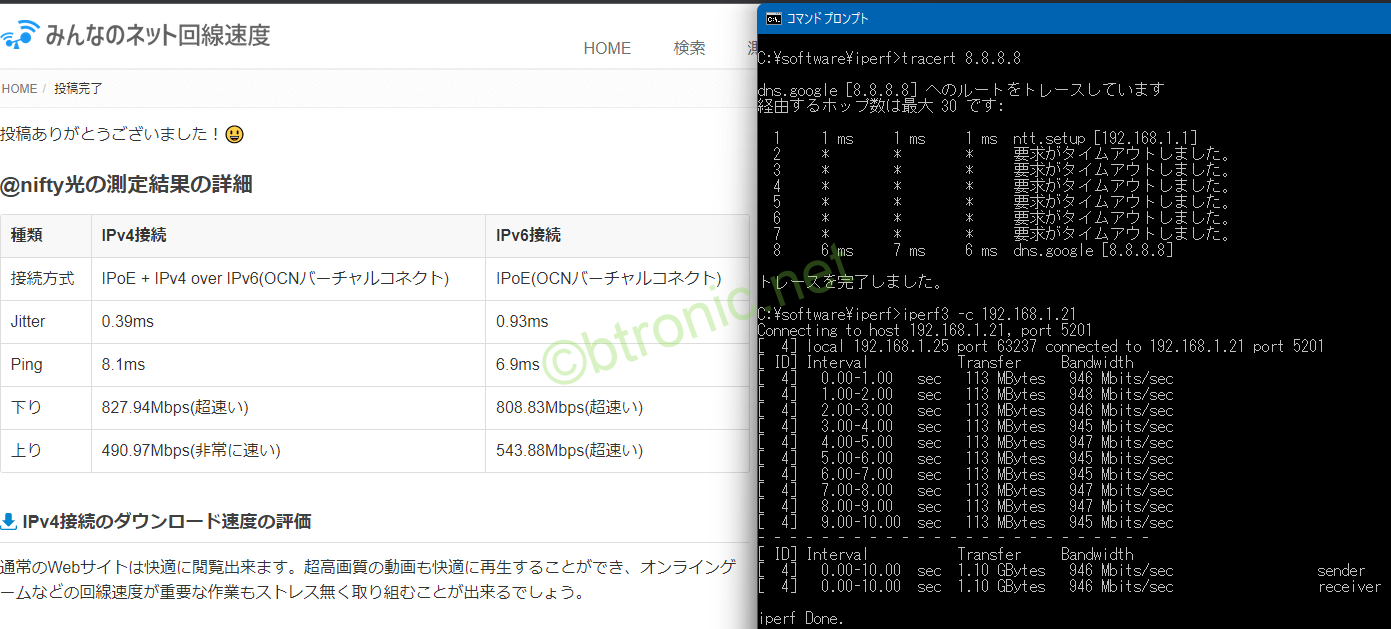

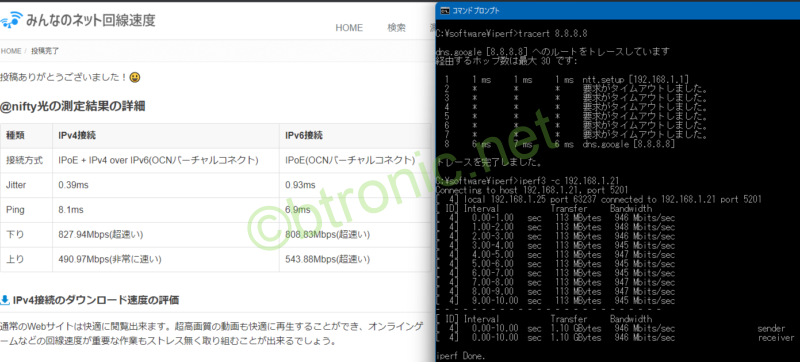

アクセスポイントモード（有線）の計測結果 — アクセスポイントモードの有線LAN接続時の速度計測結果。tracertの結果からルーターは1台であることが分かります。

計測項目	計測結果
IPv4 Ping	8.1ms
IPv4 下り	827.94Mbps
IPv4 上り	490.97Mbps
IPv6 Ping	6.9ms
IPv6 下り	808.83Mbps
IPv6 上り	543.88Mbps

アクセスポイントモードの有線LAN接続時の速度計測結果

アクセスポイントモードでも有線接続だと下りは800Mbps超です。iperfも同様にほぼ上限値で推移しています。

無線LAN接続時

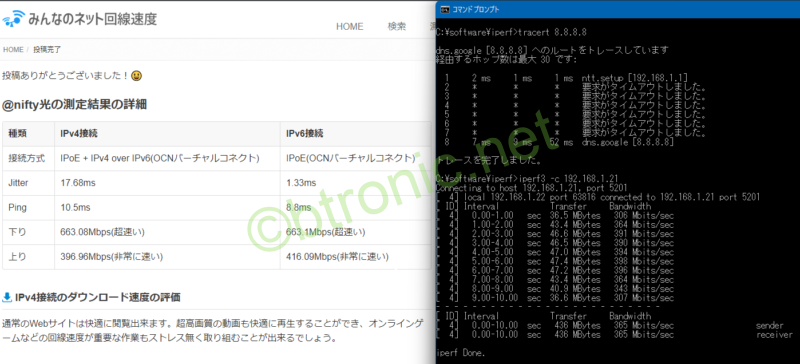

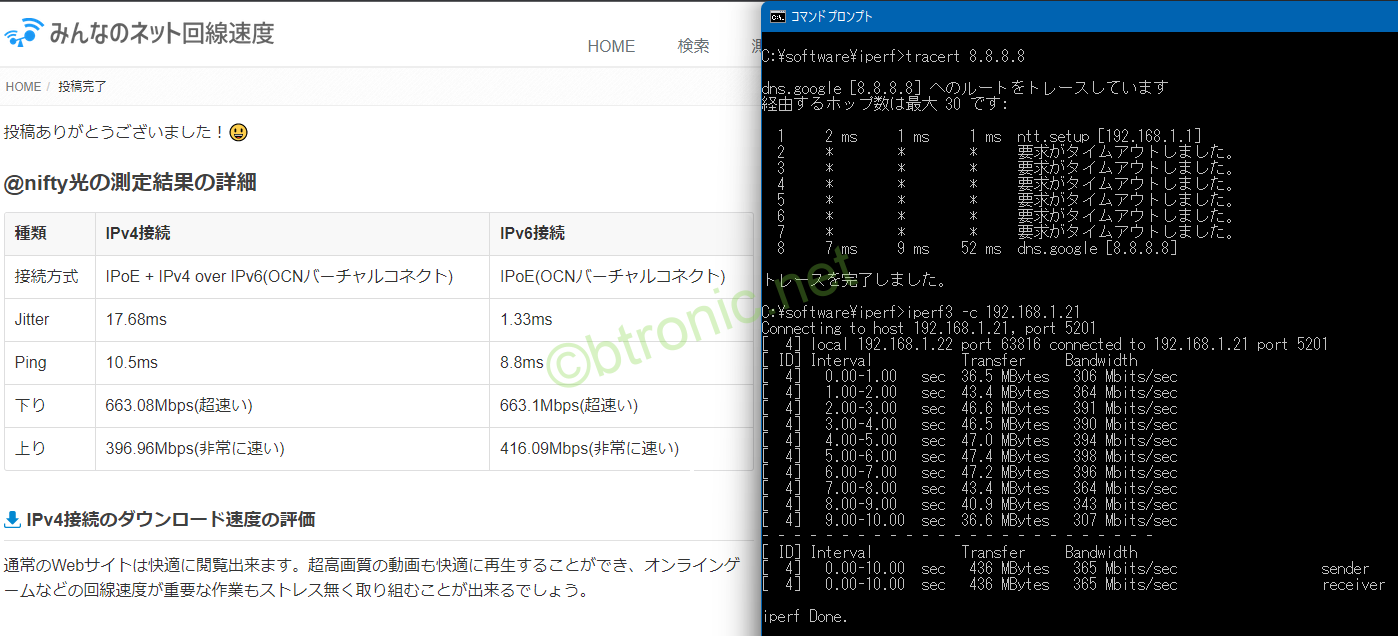

アクセスポイントモード（無線）の計測結果 — アクセスポイントモードの無線LAN接続時の速度計測結果。こちらもtracertの結果からルーターが1台。

計測項目	計測結果
IPv4 Ping	10.5ms
IPv4 下り	663.08Mbps
IPv4 上り	396.96Mbps
IPv6 Ping	8.8ms
IPv6 下り	663.10Mbps
IPv6 上り	416.09Mbps

アクセスポイントモードの無線LAN接続時の速度計測結果

ルーターモードと同じような結果です。

計測結果

計測結果を表にまとめました。

有線接続については差は誤差の範囲といえるもので、目立った差はありません。いわゆる「二重ルーター」になっているルーターモードが遅いということはありませんでした。

項目	HGW直結	ルーターモード（二重ルーター状態）	アクセスポイントモード
IPv4 Ping	7.8ms	8.2ms	8.1ms
IPv4 下り	843.32Mbps	835.18Mbps	827.94Mbps
IPv4 上り	461.98Mbps	443.94Mbps	490.97Mbps
IPv6 Ping	6.6ms	6.2ms	6.9ms
IPv6 下り	822.37Mbps	851.91Mbps	808.83Mbps
IPv6 上り	535.96Mbps	519.04Mbps	543.88Mbps

有線接続計測結果。青色のマーカーが結果が良い方。

無線接続時も目立った差はありません。有線時と同様にルーターモードが遅いということはありませんでした。

項目	ルーターモード（二重ルーター状態）	アクセスポイントモード
IPv4 Ping	9.0ms	10.5ms
IPv4 下り	654.82Mbps	663.08Mbps
IPv4 上り	398.32Mbps	396.96Mbps
IPv6 Ping	8.1ms	8.8ms
IPv6 下り	663.22Mbps	663.10Mbps
IPv6 上り	422.13Mbps	416.09Mbps
